時間:2024-06-03| 作者:admin

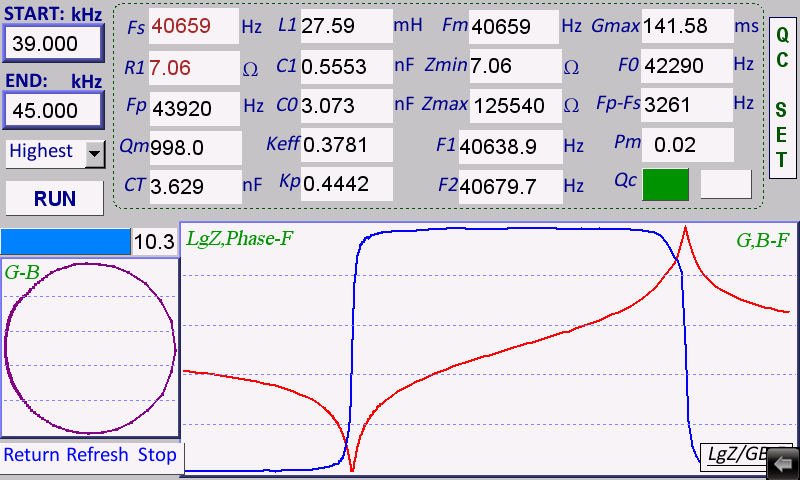

如果測到的到“導納圓曲線”不能完整成圓,則“精度設定”提高一檔再測。在屏幕左邊顯示一個完整的導納圓圖,右邊顯示一個波谷一個波峰,才是一次正確的測試!
超聲波阻抗測試儀參數介紹:

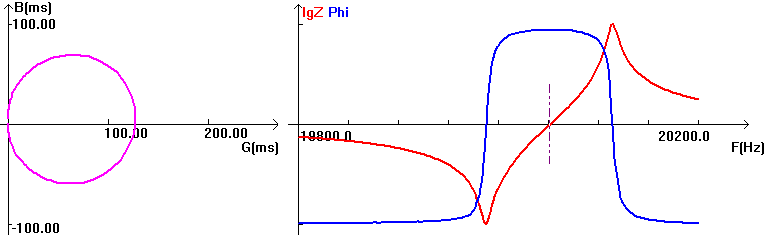

諧振頻率Fs:壓電振子等效電路中串聯支路的諧振頻率,在這個頻率下,壓電振子的阻抗最小。如下圖標為“Fs”處的頻率值。
最大電導Gmax:壓電振子諧振時的導納值的實部,即“Fs”處的導納實部。
半功率點F1與F2: 從導納圓上看,導納實部等于Gmax/2處的頻率,這樣的頻率有兩個,大于Fs的為F2,小于Fs的為F1,如圖上標為“F1”和“F2”處的頻率值。
反諧振頻率Fp:壓電振子并聯支路的諧振頻率,在這個頻率下,壓電振子的阻抗最大。如圖上標為“Fp”處的頻率值。
機械品質因數Qm:計算公式為Qm=,其中Fs為諧振頻率,F(xiàn)1、F2為半功率點。或者Qm=,其中R1為動態電阻,L1為動態電感,C1為動態電容。這兩個公式計算結果完全相同。
自由電容CT: 壓電器件在1kHz頻率下的電容值。此值和數字電橋測得的值是一致的。
動態電阻R1:即為圖中壓電振子串聯支路的電阻。計算公式為:R1=1/Gmax,其中Gmax為最大導納。
動態電感L1:即為圖中壓電振子串聯支路的電感。計算公式為:L1=,其中R1為動態電阻,F(xiàn)1、F2為半功率點。
動態電容C1:即為圖中壓電振子串聯支路的電容。計算公式為:C1=,其中Fs為諧振頻率,L1為動態電感。
靜態電容C0:計算公式為C0=CT-C1,其中CT為自由電容,C1為動態電容。
注:靜態電容也可以根據導納圓圓心和電導軸(G軸)的偏移距離來計算。但是在實際應用中,一般都采用公式C0=CT-C1,因此這里也采用C0=CT-C1作為靜電容的計算公式。
有效機電耦合系數Keff:Keff定義為無負載的壓電振子在機械諧振時,貯存的機械能與貯存的全部能量比值的平方根。其計算公式為:Keff=
平面機電耦合系數Kp:這個參數僅用于壓電陶瓷片,它反映的是薄圓片沿厚度方向極化和電激勵,作徑向伸縮振動時,有關其機電耦合效應的參數。計算公式可以在軟件中選擇。
自由介電常數 :這個參數僅適用于壓電陶瓷片,計算公式為;,其中CT為自由電容,單位是pF;t為薄圓片厚度,單位是cm;D為薄圓片直徑,單位是cm。
Fs:串聯諧振頻率,超聲波換能器的工作頻率點,用來測試超聲波換能器的頻率,阻抗,機械品質因數
Fp:并聯諧振頻率,電諧振頻率(逆壓電效應),用來測試多個超聲波換能器并聯后的頻率用于匹配超聲波發生器
注:請將被測試超聲波換能器或者壓電陶瓷片放置于泡沫墊上進行測試,不能將被測試元件置于硬質桌面或者橡膠墊上,否則會導致測試結果不準確。
