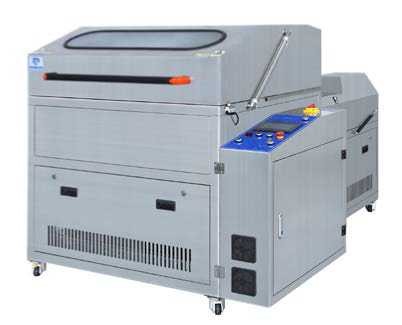

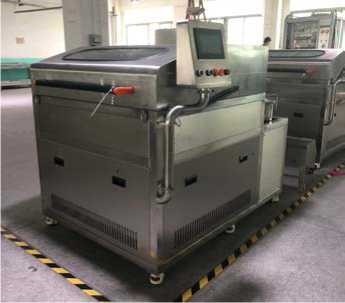

• 高壓噴淋清洗設備

在旋轉清洗籃的上、下及側面布置噴嘴，在工件旋轉的同時，所有噴嘴噴射高壓清洗液，對工件全方位掃描式清洗。清洗后的清洗液回流進入儲液槽進行多重過濾并加熱。

>清洗介質：水或水基環保清洗液

>儲液槽材質：SUS304

>噴嘴材質：SUS304

> 水泵壓力：0.5-0.6Mpa

>水泵流量：4T/H

>過濾精度：10-50畔

• 儲液槽

清洗儲液槽用于回收儲存清洗液，并對清洗液進行初步過濾及加熱。儲液槽設有1個擋板和2個濾網結構，一個50目的濾網設在清洗液回流口，進行初步過濾，另一個80目的濾網設在擋板下方，進行二次過濾，并能起到保護噴淋泵的作用。

 >儲液槽容積：<200L

>加熱功率：6IKW

>加熱溫度：室溫-80°C (可調）

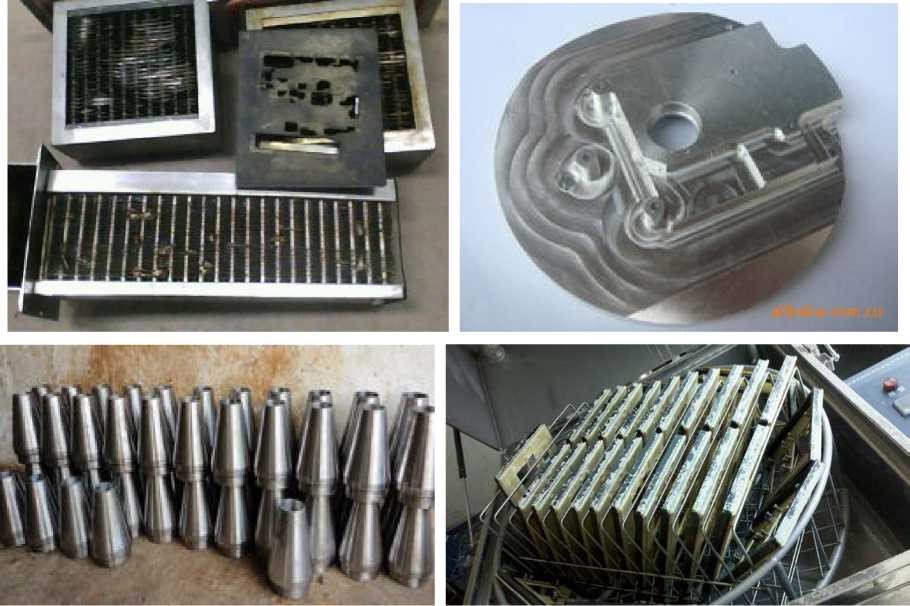

• 清洗籃旋轉裝置

>清洗籃旋轉裝置由減速電機、清洗籃、軸承等組成。減速電機帶動清洗籃平穩旋轉

> 電機功率：400W

• 三級循環過濾裝置

清洗液的流動方向為清洗室—初級過濾網（50目）—儲液槽—二次過濾網（80目）—不鎊鋼袋式過濾器，過濾精度：10p (可自選更換）三級過濾—噴淋管路，反復循環使用。

• 液位傳感器

由于水的揮發，零件反復進出清洗槽不可避免的會帶出清洗液，以及溢流出的清洗液，會使清洗槽中的清洗液損耗較大，所以儲液槽裝入液位傳感器。當液面下降到低位液位警戒線時，液位傳感器發出報警信號，提示人工進行補液。

• 溫控裝置

儲液槽的溫度自動控制，由具有溫漂小，可靠性高，使用壽命長，采樣時間短，設置簡單，溫控精度高的優點。

• 保溫裝置

為減少熱量損耗，清洗腔室配備保溫隔熱材料。

• 加熱裝置

本清洗機采用電加熱裝置對儲液槽液體進行加熱。

• 風干系統

高壓風切工位，高壓風機產生的高壓高速氣流，經過加熱腔加熱，再通過風刀作用在清洗后的工件上，使其表面的水珠迅速脫離，達到快速烘干工件的目的。設備自帶高壓風機，可以減小設備對工廠條件的倚賴，同時也避免了因工廠的壓縮空氣壓力和流量不足而影響設備的使用效果。

• 電氣控制系統

主要有時間顯示、溫度顯示功能，并有時間設定、溫度設定、啟動、設置等功能按鍵。

四.主要技術規格和參數

設備安裝條件

    1.設備基礎

設備周圍 應留有不少于800mm的空間，以便人員操作。設備后邊距墻體至少1000mm

的距離，以便換液及維護。

    2.公用介質條件

⑴供電系統

電壓及波動范圍：AC380V±10%

頻率及波動范圍：50Hz±1Hz

(2)水源條件

供水壓力：0.2?0.5Mpa

    3.安裝的技術要求

電源380V(三相五線)，保證設備的平衡度，設備必須可靠接地。
